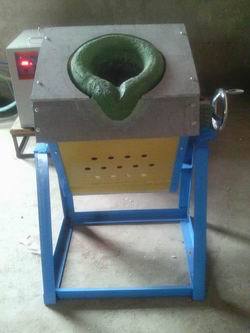

江蘇無錫50公斤小型熔銅爐45型中頻電爐設備
江蘇無錫50公斤小型熔銅爐45型中頻電爐設備
江蘇無錫50公斤小型熔銅爐45型中頻電爐設備
一、IGBT中頻爐熔煉參數對照表:（按推薦設備和教大熔煉量，每爐熔煉時間為20-30分鐘，熱爐狀態下）
|
參 數 型 號 |
? 鋼鐵不銹鋼 |
? 銅金銀 |
? 鋁鋁合金 |
? 多晶硅 |
|
G15KW |
0.5KG |
2KG |
0.5KG |
-- |
|
G25KW |
1KG |
3-4KG |
1KG |
0.5-1KG |
|
Z15KW |
2KG |
5-10KG |
3KG |
1.5-2KG |
|
Z25KW |
3-5KG |
20KG |
6KG |
3-4KG |
|
Z35KW |
8-12KG |
30-40KG |
10-12KG |
5-7KG |
|
Z45KW |
15-18KG |
50-70KG |
20-21KG |
10-12KG |
|
Z70KW |
20-25KG |
100KG |
30KG |
15-17KG |
|
Z90KW |
35-40KG |
120KG |
40KG |
20-25KG |
|
Z110KW |
45-50KG |
150KG |
50KG |
25-30KG |
|
Z160KW |
75-100KG |
250KG |
75-200KG |
40-50KG |
二、中頻爐技術參數對照表
|
參 數 型 號 |
中頻電源電力連接要求 |
冷卻水要求 |
? 設備其他 注意事項 |
||||
|
? 額定功率 |
? 進線電纜 |
? 控制開關 |
? 接地電纜 |
? 冷卻水壓力 |
? 冷卻水流量 |
||
|
G15KW |
7KW |
4mm2 |
2×40A |
? ? ? ? 6mm2 |
? ? ? ? ≥0.2MPa |
? ? ≥6L/Min |
1、??中頻爐設備需配獨立的配電箱 2、??設備出水保持自然釋放且保證水質干凈無腐蝕 |
|
G25KW |
15KW |
10mm2 |
3×60A |
||||
|
Z15KW |
15KW |
4mm2 |
3×40A |
||||
|
Z25KW |
25KW |
10mm2 |
3×60A |
||||
|
Z35KW |
35KW |
12mm2 |
3×80A |
? ≥10L/Min |
|||
|
Z45KW |
45KW |
16mm2 |
3×125A |
||||
|
Z70KW |
70KW |
35mm2 |
3×150A |
≥15L/Min |
|||
|
Z90KW |
90KW |
50mm2 |
3×225A |
? ≥20L/Min |
|||
|
Z110KW |
110KW |
75mm2 |
3×225A |
||||
|
Z160KW |
160KW |
90mm2 |
3×300A |
||||
三、中頻感應加熱設備的應用范圍和組成部分
(1)中頻感應加熱鍛造爐由中頻電源、補償電容箱、感應加熱器和送料機架四部分組成，主要應用于直徑12mm以上的鋼、不銹鋼、銅、鋁等規則的圓棒料、方形料或者其他形狀的毛胚料的連續加熱，既可用于材料的整體加熱，也可用于材料的端部、中間部位等局部的快速加熱，
(2)中頻感應熔煉爐由中頻電源、補償電容箱、熔煉爐體三部分組成，主要用于鋼鐵、不銹鋼、銅合金、金銀合金、鋁合金等金屬或者是其他的特殊金屬的熔煉，中頻磁場對熔化的金屬有磁攪拌作用，有利于成份均勻和浮渣
四、中頻感應加熱設備的名稱
IGBT中頻爐，鋼鐵熔煉爐，不銹鋼熔煉爐，熔銅爐，熔金爐，熔銀爐，熔鋁爐，鎳合金熔煉爐，多晶硅熔煉爐，實驗室熔煉爐，中頻電爐，中頻鍛造爐，中頻透熱爐，中頻淬火爐等
